Absturzgitter
VA Pro SA79
Technische Daten:

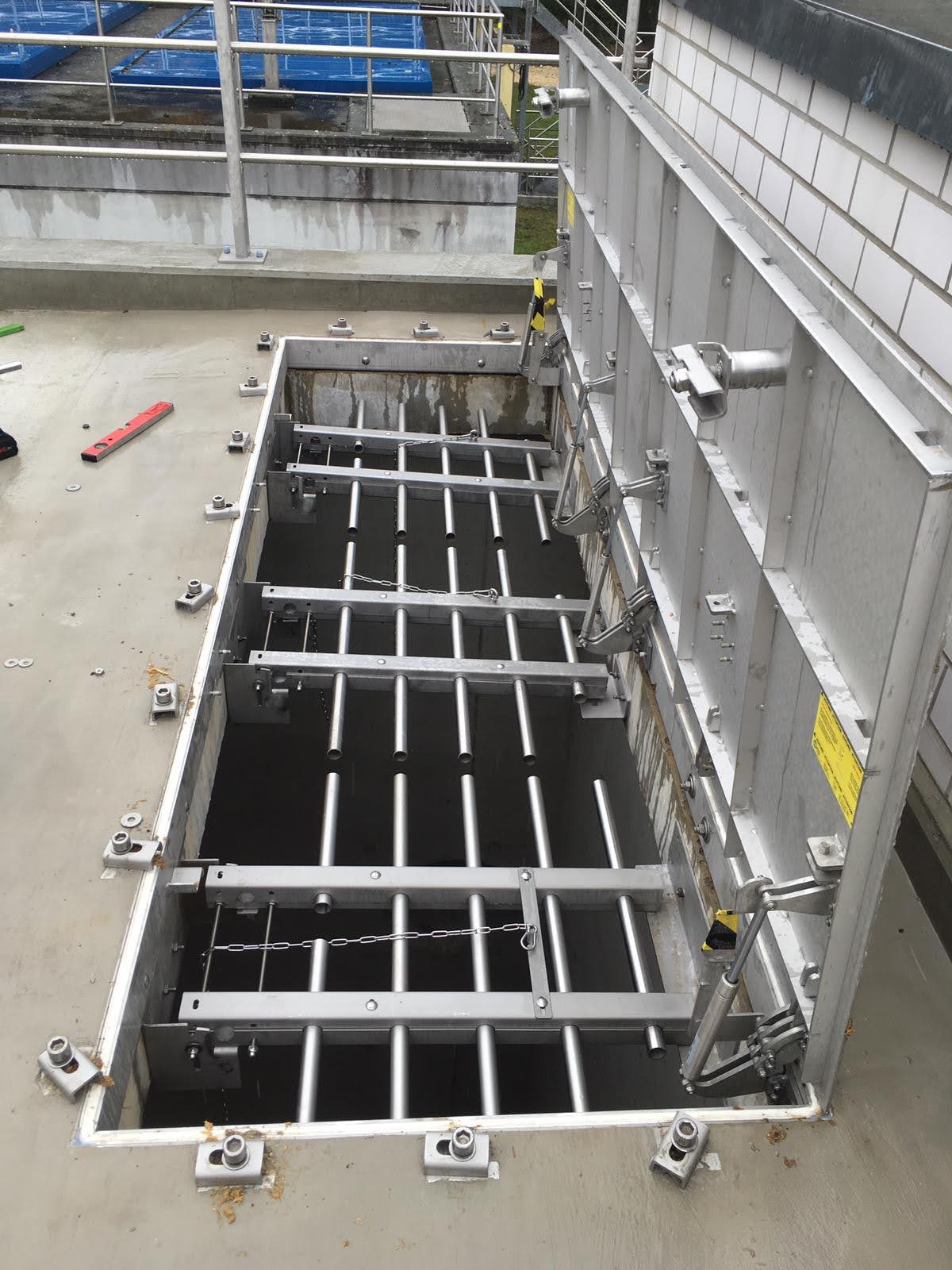

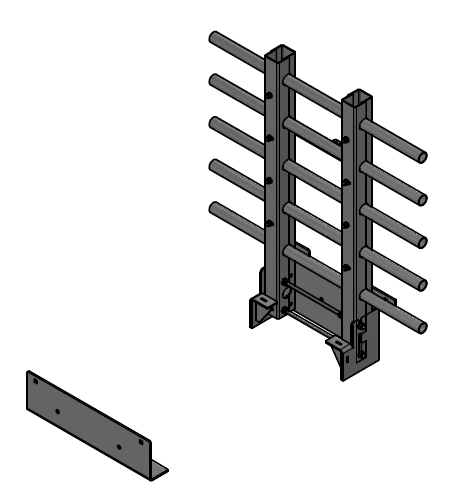

Variante 1 - aufklapp- & Arretierbar
- Zu Verwenden in rechteckigen Schächten
Platzbedarf:
- Schachtbreite abzgl. 75mm & 155mm (Ges. 230mm)
Füllung:
- VA-Rohr 33,7x2,0
Trägerprofil:
- U56/42x3mm
Werkstoff:
- 1.4301 / 1.4571
Variante 2—einlegbar
- Zu Verwenden in eckigen oder runden Schächten
Auflager:
- 50mm Gitterrost:Maschenweite 33x33mm o. Rutschhemmung
Höhe:
- 30mm
- Inkl. Zubehör:Sicherungskette aus VA mit Karabiner
Werkstoff:
- 1.4301 / 1.4571 oder GFK (nur Rost)
Beschreibung:
Als Schachtabdeckung in regensicherer, runder Ausführung hergestellt, unter Schutzgas geschweißt
und im Vollbad gebeizt und passiviert.
Deckel: Polygon ausgeführt aus 4,0mm Blech, mit diagonal angebrachten Verstärkungsprofilen,
mit innenliegender wartungsfreier Edelstahl-Gasdruckfeder und nur von Hand zu lösender
Aufhaltevorrichtung, mit selbsteinfallendem Verschluss, Verschlussabdeckung mittels
verschraubbarer Kunststoffkappe – aufklappbar ca. 95
Grundrahmen: Polygon ausgeführt aus gekantetem Z-Profil mit Dichtungsauflage, mit stabilen
innenliegenden demontierbaren Scharnieren für die Aufnahme des Deckels, mit Rahmenbohrungen
und angeschweißten Zargen vorgerichtet für Dübelmontage.
Deckeldichtung: als umlaufende frost- und insektensichere Gummi-Profildichtung trittsicher
im Deckel montiert.
Zubehör:
- Bedienungsschlüssel zum Öffnen der Abdeckung
- Messing-Zylindereinsatz für Schließzylinder
- Schließzylinder mit 3xZylinderschlüssel
- Innenliegender Notöffnungshebel
- Alarmkontakt
- Pollenfilter
- Aktivkohle-Filter
- Erhöhter Rahmen zum einbetonieren
angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
weitere Sicherheits- und Wartungshinweise
- für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- die Überprüfung und Wahl des entsprechenden geeingeten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
