Schachtabdeckung
VA Pro SA85
Technische Daten:
Mögliche Ausführung:
- Standard
- FCKW-freie Isolierung
Deckeloberfläche:
- Tränenblech R11
Belastung:
- 25kN – Klasse B nicht fließender Verkehr
- 400kN – Klasse D nicht fließender Verkehr
Schachtöffnung:
- 0800 x 0800 mm
- (lichte)1000 x 1000 mm
Sondermaße:
- möglich
- Betonaussparung Schachtlänge +min. 150mm
- Schachtbreite +min. 150mm
Höhe:
- min. 220mm
Werkstoffe:
- Edelstahl 1.4301 (V2A)
- Edelstahl 1.4571 (V4A)
Beschreibung:

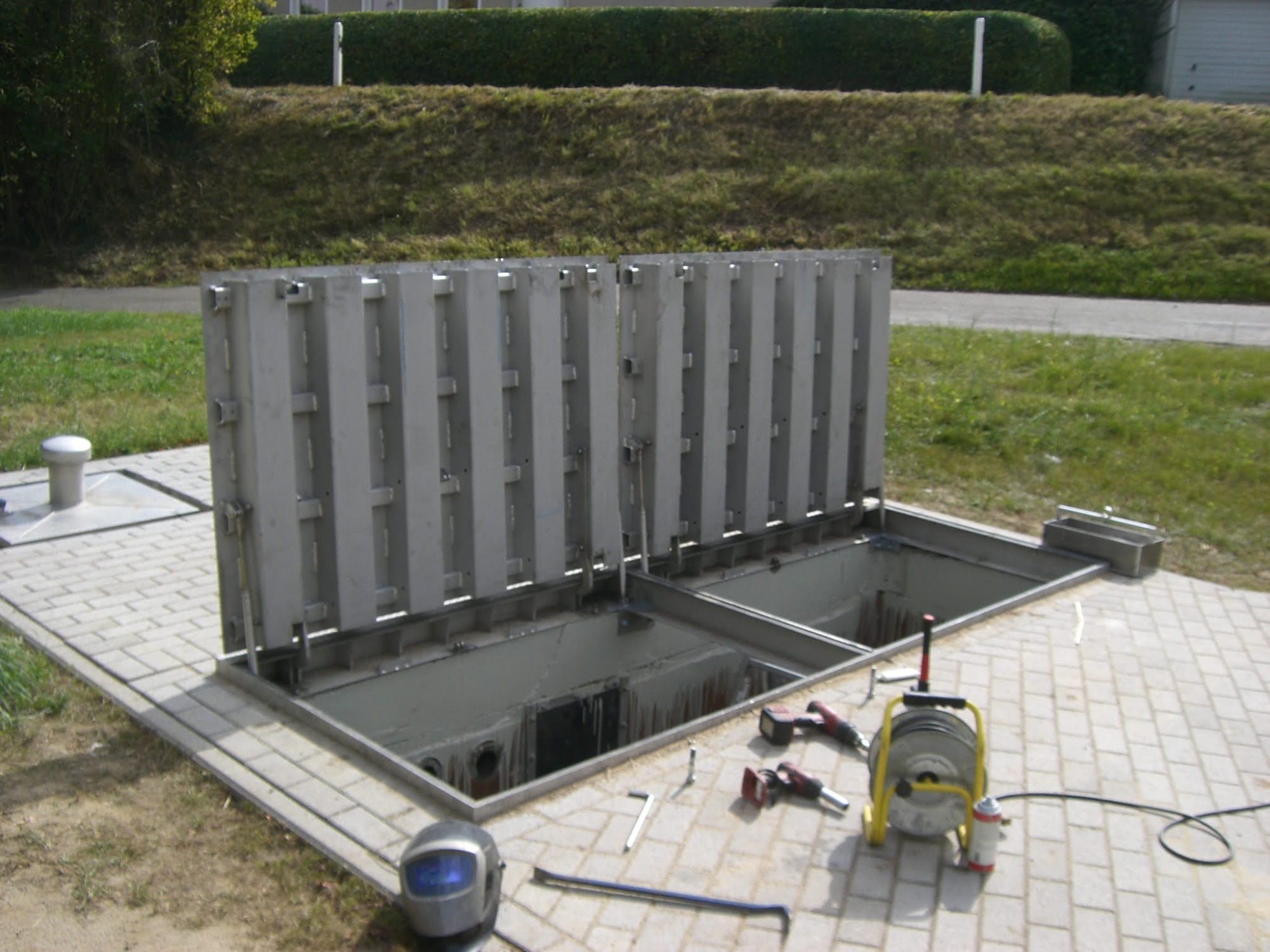

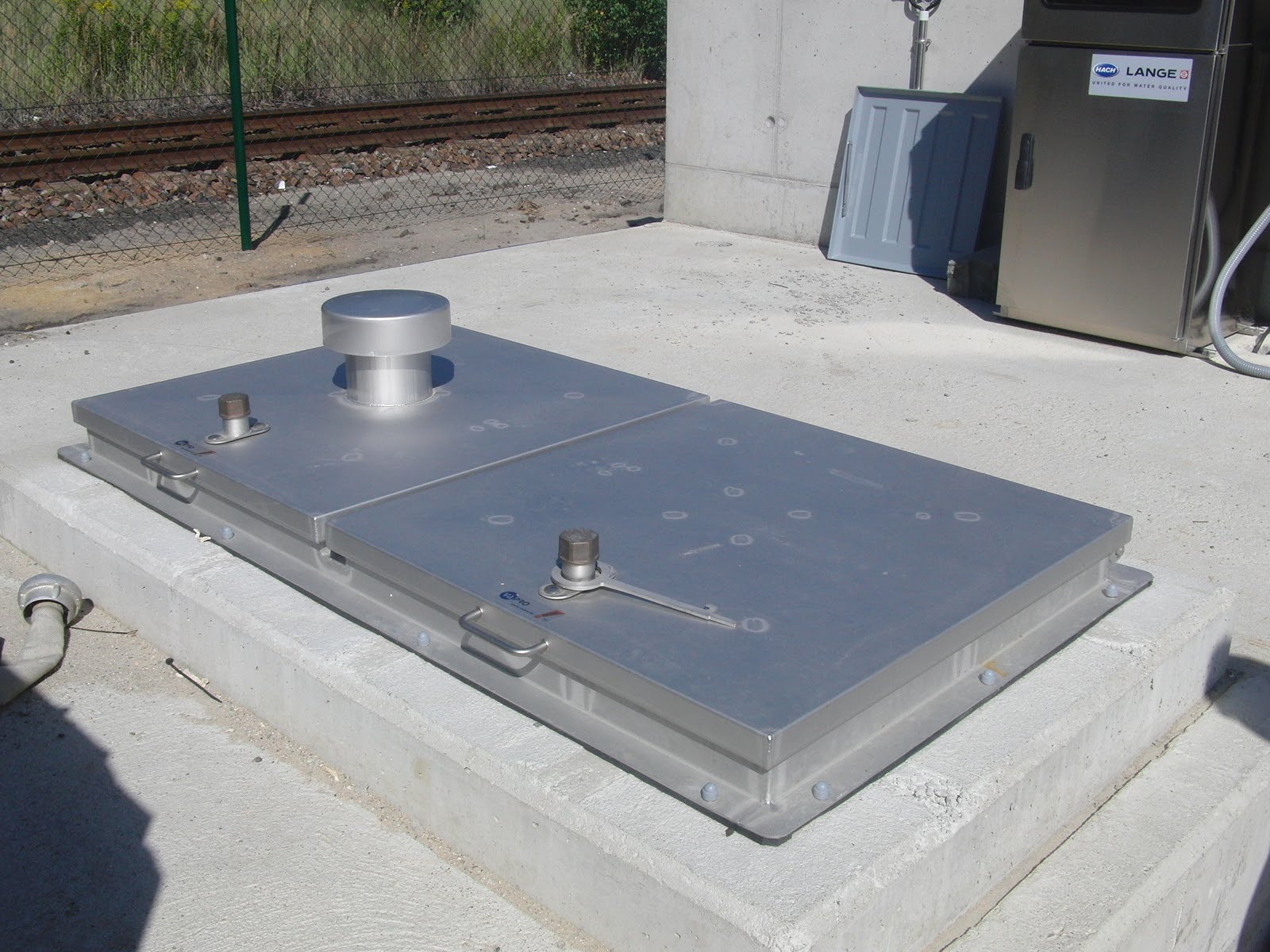

Tagwasser und geruchsdichte Schachtabdeckung für ebenerdiges einbetonieren mit eingebauten
Gasdruckfedern als Öffnungshilfe und selbstarretierender, nur von Hand zu lösender
Zuklappsicherung.
Deckel: aus Tränenblech, mit untenliegenden Versteifungsprofilen gemäß erforderlicher
Belastung umlaufend auf Rahmen aufliegend. Deckel mit stabilen Unterflur-Scharnieren und
eingeschraubten Vorreiberverschluß.
Vierseitig geschlossener Grundrahmen: mit Dichtungswinkel und angeschweißten Mauerankern
und Kranösen zum einbetonieren in Betonaussparung (keine Innenschalung notwendig).
Zubehör:
-Schließeinsatz für Profilhalbzylinder 10/30
-Profilzylinder
-Absturzgitter
-Notausstiegshebel (Öffnung von Innen)
-Alarmkontakt
angewandte Normen & Vorschriften:
- DIN 1239- Schachtabdeckungen für Brunnenschächte, Quellfassungen und andere Bauwerke der Wasserversorgung
weitere Sicherheits- und Wartungshinweise
- für die Montage mit Dübelsysteme ist die Befestigung nur mit bauaufsichtlich zugelassenen Dübelsysteme zulässig
- die Überprüfung und Wahl des entsprechenden geeingeten Dübelsystems obliegt ausschließlich der Montagefirma bzw. des Auftraggebers. Bei Unsicherheiten ist ein Fachkundiger für Tragwerksplanung oder des Dübelherstellers heranzuziehen
